LANTIME M600/GPS/PTP - PTPv2 / IEEE 1588-2008 referenčna ura (Grandmaster Clock) in NTP časovni strežnik z vgrajenim sprejemnikom GPS

Glavne značilnosti

• Sinhronizacija odjemalcev kompatibilnih z IEEE1588-2008 (PTPv2)
• Sinhronizacija odjemalcev kompatibilnih z NTP in SNTP
• Web vmesnik za izvajanje nastavitev in spremljanje statusa, konzolni vmesnik
• Podprti protokoli: IPv4, IPv6, PTP/IEEE 1588-2008, NTP, SNTP, DAYTIME, DHCP, HTTP, HTTPS, FTP, SAMBA, SFTP, SSH, SCP, SYSLOG, SNMP, TIME, TELNET, W32TIME
• Različne možnosti za pošiljanje opozoril o spremembi statusa: Email, Winmail, SNMP, na zunanji prikazovalnik
• Polna podpora protokolu SNMP v1, v2, v3
• USB vmesnik, dostopen preko čelne plošče, omogoča izvajanje posodobitev, avtentikacije, shranjevanje konfiguracijskih in dnevniških datotek
• Zunanja antena priključena preko standardnega koaksialnega kabla dolžine do 300 m
• 6 neodvisnih omrežnih priključkov RJ-45, Ethernet 10/100 Mbit (od teh 1 x IEEE 1588-2008)
• Možnost dodatnih razširitev in/ali konfiguracij

Časovni strežniki LANTIME se uporabljajo po vsem svetu za zagotavljanje točnega časa računalniškim omrežjem vseh velikosti. Kot vir točnega časa imajo vgrajen sprejemnik GPS in omogočajo sinhronizacijo vsem odjemalcem kompatibilnim s PTPv2 / IEEE 1588-2008 in vsem sistemom kompatibilnim s protokolom NTP ali SNTP. V napravo je vgrajen visoko stabilen in točen oscilator, ki zagotavlja nemoteno delovanje tudi v primeru motenj ali začasnega izpada sprejema.

Kot visoko stabilna IEEE 1588-2008 referenčna ura (Grandmaster Clock) zagotavlja zelo točno sinhronizacijo PTP odjemalcem ("slave" enotam, kot npr. PTP270PEX) in absolutni čas ("curent time of day") v PTP omrežjih.

Operacijski sistem GNU/Linux v računalniku SBC (Single Board Computer), vgrajenem v LANTIME, je optimiziran za zagotavljanje visoke ravni varnosti in zanesljivosti.

Velik vakuumsko fluorescentni prikazovalnik (VFD) na čelni plošči prikazuje stanje notranjega sprejemnika GPS in podsistema NTP.

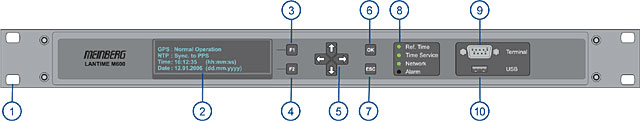

1. Luknje za montažo v 19' omarico
2. VF (Vakuumski Fluorescentni) prikazovalnik, svetleč, 256 x 64 pikslov
3. Tipka F1: Prikaz pomoči in dodatnih informacij
4. Tipka F2: Pregled parametrov omrežja
5. 4 smerne tipke: izbira naslednjega menija in sprememba vrednosti parametra
6. Tipka OK: shranjevanje nastavitev ali vstop v podmeni
7. Tipka ESC: preklic menija in pomik na višji nivo
8. Statusna LED Reference time: zelena: sinhroniziran, rdeča: napaka
   Statusna LED NTP time service: zelena: sinhroniziran, rdeča: napaka
   Statusna LED Network connection: zelena: povezan, rdeča: napaka
   Statusna LED Alarm: rdeča: napaka
9. Povezava za računalniški terminal, serijski vmesnik,Vt100, 38400Baud,8N1,povezava Nullmodema s PC-jem
10. USB konektor za USB pomnilnik (ključ)

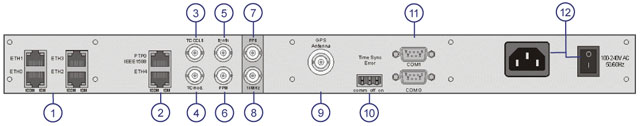

1. 4 mrežni konektorji- ETH0, ETH1, ETH2, ETH3, 10/100 Mbit RJ45
2. 1 mrežni konektor - ETH4 in 1 mrežni konektor PTP0/IEEE1588 - RJ45 10/100 Mbit
3. Časovna koda - nemodulirani izhod
4. Časovna koda - modulirani izhod
5. Izhod frekvenčnega sintetizatorja
6. Izhod minutnih impulzov
7. Izhod sekundnih impulzov
8. Izhod 10MHz
9. BNC konektor GPS antene
10. Relejski izhod GPS Time Sync Error
11. Serijski izhod RS232 za časovno kodo
12. Napajanje, 85 ... 264 V AC, 47... 63 Hz, 1 A/230 V , 2 A/115 V

Sistem je možno konfigurirati preko spletnega brskalnika, s katerim lahko dostopamo do obširnega a enostavnega html vmesnika. Do naprave je možno dostopati tudi z uporabo protokolov Telnet ali SSH in izvajati nastavitve preko tekstovnih menijev.

PTP V2 "multicast" implementacija LANTIME je v celoti skladna s standardom IEEE 1588-2008 ("two step clocks") in zagotavlja tudi sporočila za upravljanje PTP.

Strežnik LANTIME M600/GPS/PTPv2 ima standardno vgrajen oscilator visoke točnosti tipa OCXO HQ. Oscilator določa točnost sistema ob izpadu signalov GPS. Če aplikacija zahteva višjo točnost oscilatorja, je na voljo tudi oscilator tipa OCXO DHQ.
