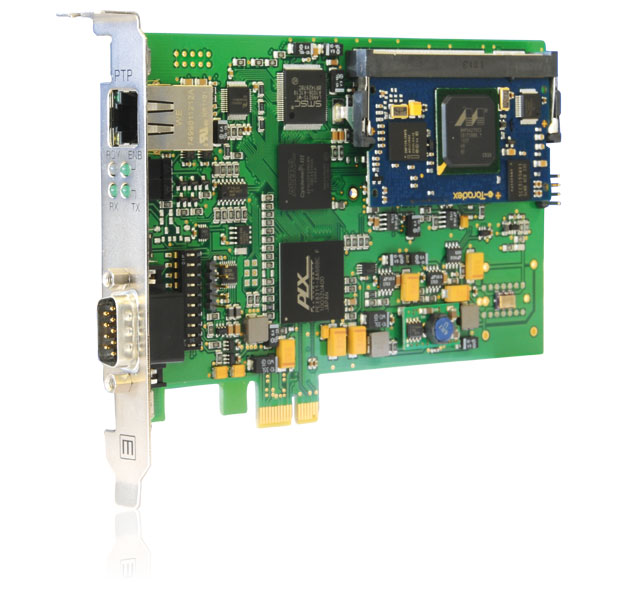

PTP270PEX: IEEE1588-2008 razširitvena kartica za računalnike z vodilom PCI Express
Glavne značilnosti
- Vmesnik PCI Express
- Navadna ura (Ordinary clock) kompatibilna z IEEE 1588-2008 (PTP V2)
- Sekundni impulzi in 10MHz izhod
- "Memory Mapped I/O" časovni odčitki za hiter dostop
- Vmesnik RS232
- Generator časovnih kod IRIG-B/AFNOR
- Plug and Play
- Gonilniki za vse razširjene operacijske sisteme
PTP270PEX zagotavlja računalnikom točnost pod mikrosekundo, ki v aplikacijah meritev in zajemanja podatkov omogoča ultra točno časovno žigosanje. Zasede eno PCIe režo in ponuja širok nabor časovnih, pulznih in frekvenčnih izhodov.
Ta PTP PCI Express kartica je najboljša rešitev za zagotavljanje zelo točne časovne baze strežnikom ali delovnim postajam preko preproste Ethernet povezave. Kot vir točnega časa uporablja enako IEEE1588 referenčno uro kot LANTIME M600/GPS/PTP. V preteklosti je bila tovrstna točnost pod mikrosekundo izvedljiva le z GPS sinhroniziranimi napravami.
Integriran računalnik SBC (Single Board Computer) upravlja PTP sklad in ima z ostalimi Meinbergovimi PCIe napravami kompatibilen PCIe vmesnik. Tako lahko kartico upravljamo s standardnim Meinbergovim paketom gonilnikov, brez zaganjanja PTP programov.
Kartica lahko služi kot Stratum 0 referenčni časovni vir za NTP in spremeni vsak računalnik v Stratum 1 NTP strežnik brez dodatnih prostorskih zahtev.
Kot prva kartica za časovno sinhronizacijo PTP V2 na tržišču, ki je kompatibilna s PCI Express, je PTP270PEX opremljena s širokim naborom funkcij, ki razvijalcem programske opreme pomagajo premostiti časovne omejitve najpogostejših operacijskih sistemov kot sta Linux in Windows. Zmogljiv in visoko funkcionalen Meinbergov API (Application Programming Interface) omogoča preprosto in mobilno rešitev za dostop do vseh Meinbergovih kartic za časovno sinhronizacijo. Meinbergov SDK je brezplačno na voljo na spletu.
Starejše vmesnike kot so IRIG DCLS, 1PPS ali 10 MHz lahko uporabimo za povezavo druge opreme s PCIe kartico in prenašamo časovno bazo po ločenih kabelskih povezavah do sistemov, ki se jih ne da sinhronizirati preko NTP ali drugih omrežnih protokolov.
"Memory Mapped Access" funkcija omogoča preprosto in učinkovito branje trenutnega časa z visoko točnostjo ter z veliko hitrostjo.
Kartica je namenjena izključno časovni sinhronizaciji in ne podpira standardnega omrežnega vmesnika.
Paket gonilnikov za Windows vsebuje storitev za nastavitev časa, ki v ozadju stalno nastavlja sistemsko uro. Priložen je tudi program za nadzor statusa naprave in servisa časovnih nastavitev ter za nastavitev parametrov.
Paket gonilnikov za Linux vsebuje gonilnik jedra, ki omogoča rabo kartice kot referenčni časovni vir za NTP storitev, ki jo vsebuje večina distribucij Linuxa. S tem postane računalnik NTP časovni strežnik, ki je lahko vir točnega časa drugim odjemalcem v omrežju. Z orodji v ukazni vrstici lahko nastavimo parametre in spremljamo status kartice.
