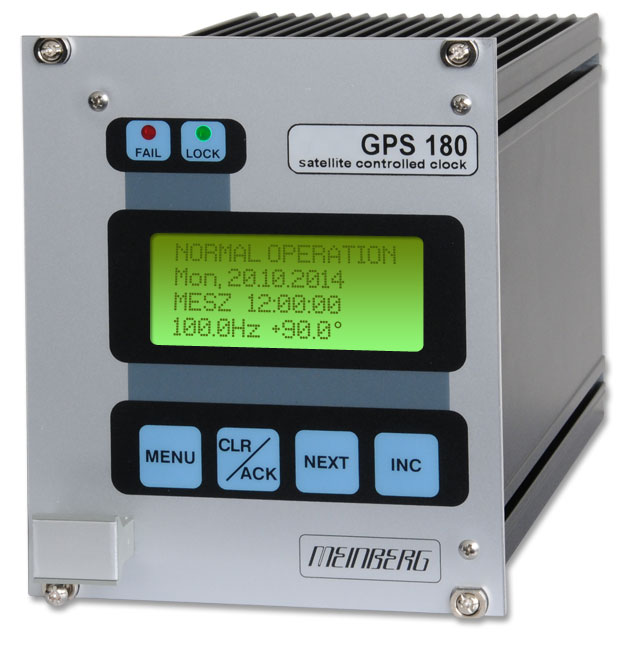

GPS180: Satelitski sprejemniški modul GPS z LCD prikazovalnikom

Glavne značilnosti

• Sekundni in minutni impulzi
• 2 vhoda za beleženje dogodkov
• 2 vmesnika RS232
• Alarmni izhod
• DDS frekvenčni sintetizator
• Simulacija DCF77
• Do 300 m standardnega kabla RG58 za priključitev antene
• Galvansko ločeno antensko vezje
• Izhodi s standardnimi frekvencami
• Flash pomnilnik, Zagonski nalagalnik (Bootstrap Loader)
• Opcije: do 4 serijski vmesniki, 3 programirljivi stikalni izhodi, generator časovnih kod (IRIG-B, AFNOR), frekvenčni izhod 5 MHz
• Priloženo: GPS antena, 20 m kabla, priročnik na USB ključu

Podrobnejši opis

Frekvenca glavnega oscilatorja GPS sprejemnika je krmiljena s pomočjo sistema GPS kar omogoča generiranje fiksnih in programirljivih frekvenc z visoko točnostjo in stabilnostjo. Na izbiro so različni tipi oscilatorjev za stroškovno učinkovito doseganje različnih zahtev po točnosti in stabilnosti.

Impulzni generator generira sekundne in minutne impulze. Kot opcija so na voljo tudi trije programirljivi impulzni izhodi. Impulzi so sinhronizirani s sekundo časa UTC.

Za pošiljanje časovnih telegramov so na voljo do štirje serijski vmesniki. Časovni ASCII telegrami vključujejo podatke o času, datumu in statusu sprejemnika.

Modul ima vgrajena dva vhoda za beleženje časa asinhronih dogodkov. Časi dogodkov so vidni na prikazovalniku LCD, možno jih je prebrati tudi preko serijskega vmesnika.

Prikazovalnik LCD na čelni plošči naprave prikazuje podatke o stanju sprejema v obliki menijev. Skupaj s štirimi tipkami je možno spreminjati tudi vse nastavljive parametre naprave.
